Szögjeladók összeszerelő rendszerekhez

A Möve-Metall csuklós karos mechanizmust használó összeszerelő rendszereit Turck induktív RI szögjeladókkal szerelték fel annak biztosítására, hogy a csavarok pontosan a specifikációnak megfelelően legyenek behelyezve

Összeszerelő és vizsgáló berendezéseivel a Mühlhausen-i Möve-Metall GmbH elsősorban az autóipari beszállítókat támogatja hibamentes gyártásuk megvalósításában. Ha a gyártási folyamatban bármikor manuális beavatkozás válik szükségessé, a németországi Türingia-ból származó gépek és készülékek pontos szerelési feltételeket biztosítanak. Ez magában foglalja az autóülések csavarozását is különféle, csuklós karos mechanizmusokat használó összeszerelő készülékek segítségével, amelyeknél a kar pozíciók észlelése Turck induktív RI szögjeladókkal történik.

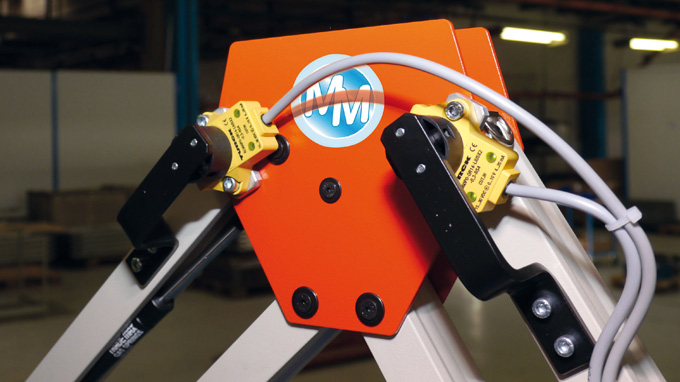

A 0,09° felbontásával a Turck RI érzékelői a több, mint elégséges pontosságot biztosítanak

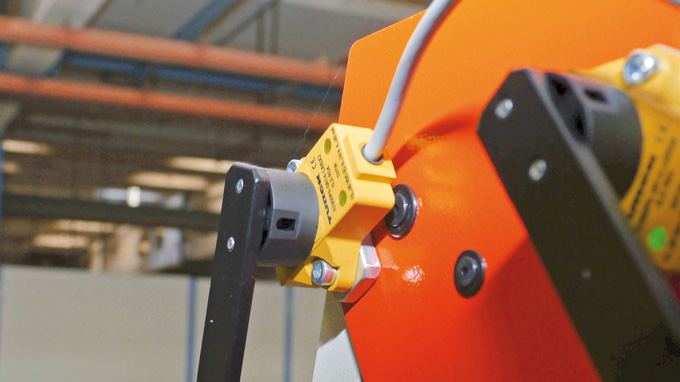

Az érintkezésmentes RI szögjeladó a TURCK-tól érzékeli a kar pontos pozícióját

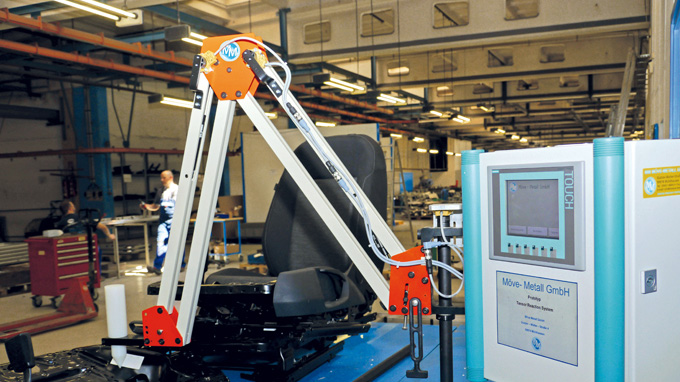

Möve-Metall, a németországi Thuringia-i székhelyű vállalat, amely csuklós karos mechanizmust használó összeszerelő készülékeket gyárt. A Möve-Metall összeszerelő és vizsgáló berendezéseket tervez és gyárt autóipari beszállítók részére. A vállalat kifejlesztett egy pozíció érzékeléssel ellátott csuklós kart az összeszerelési műveletekhez. Ezzel lehetővé válik a csavarok és szegecsek pozíciójának mérése, illetve elkerülhető a részek helytelen beszerelése.

“Egy csavarozó készülék van ráakasztva a csuklós karra. A működés alapja a paralelogramma elve, ez biztosítja a csavarozó pontos és megismételhető pozícionálását" mondja Michael Zimmermann a vállalat műszaki igazgatója. A csuklós karos mechanizmus három csuklójánál a pozíció figyelését a Turck induktív szögjeladói oldják meg. A járulékos haszon az, hogy a gyártási műveletkor keletkező erők is megmérhetők. Ez megszünteti a használót érő reakciónyomaték hatását.

Az egyes csavarkészletek paraméterei a kontrollerben vannak eltárolva. Amikor a kezelő az első csavart akarja becsavarni, a kart a megfelelő pozícióba viszi. A kontroller feljegyzi a pontos pozíciót, majd rákapcsolja az energiát, vagy sűrített levegőt a csavarozó készülékre (első OK). A kezelő addig csavarozza befelé a csavart, amíg a kontroller nem érzékeli, hogy a fordulatok kívánt száma teljesült (második OK), és az előírt nyomatékot el nem érték (harmadik OK), amely garantálja, hogy a csavar megfelelően van behelyezve. Amikor a kontroller mindhárom OK-t regisztrálta, csak akkor lehet a következő csavart behelyezni: Ha a szekvenciát előre beprogramozták, csak azt a csavart lehet behelyezni, ami a kontrollerben második csavarként van tárolva.

Tűréses érzékelők

“A pozícióérzékelés viszonylag új dolog. Ez a technológia egy további biztonsági szintet hoz az összeszerelési folyamatba, és ráadásul könnyedén lehet megvalósítani az induktív szögjeladóval. A Turck érzékelő nagy előnye az érintkezésmentes működés, így nincs szükség mechanikus kapcsolatra a pozicionáló elemmel. A pozicionáló elem eltávolodásának négy milliméteres tűrése jelentős segítséget ad a beszereléshez: nem kell az érzékelőt annyira precízen felhelyezni és védeni az érintkezésektől, mivel a kisebb ütések nincsenek hatással a mérésre” magyarázza Zimmermann.

Az RI szögjeladó másik előnye a mágneses mezőkkel és fémes környezettel szembeni közömbösség. A piacon kapható érzékelők többsége vagy fizikai kapcsolatban van a forgó kódolóval és az érzékelővel, vagy érzékenyek a nagy motorok, vagy hegesztő berendezések keltette mágneses környezetre.
