HMI vezérli az ipari keverőt
A Somakon Verfahrenstechnik cég a Turck HMI/PLC megoldását, a VT250-et használja az MP keverőcsalád intelligens kezelői vezérlésére.
A Somakon keverői igen népszerűek számos ipari felhasználó kutatás-fejlesztési részlegeiben, mivel moduláris koncepciójuknak köszönhetően a legtöbb feladatra adaptálhatóak. Ahhoz, hogy ezt a rugalmasságot elfogadható ár/teljesítmény arány mellett lehessen kínálni, a Somakon a Turck VT250-es HMI/PLC családját használja intelligens vezérlési célokra.

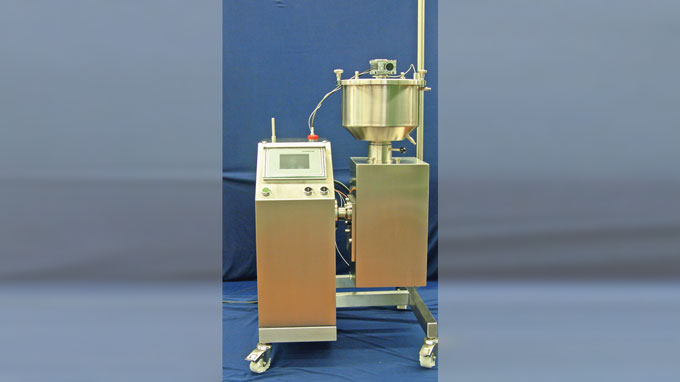

A Turck HMI/PLC megoldása, a VT250, az MP keverők központi vezérlő és működtető eleme

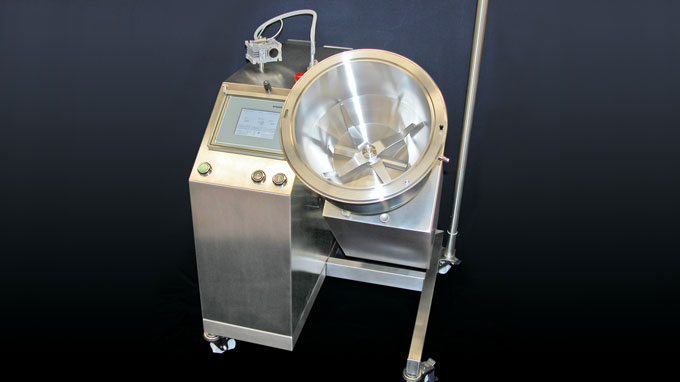

A Somakon MP keverőit hozzá lehet igazítani az ügyfél igényihez

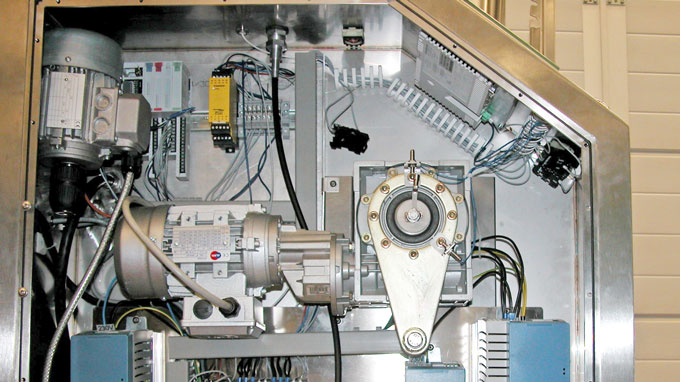

A VT250 Ethernet-en keresztül kommunikál a BL20 remote I/O egységen keresztül (balra fent)...

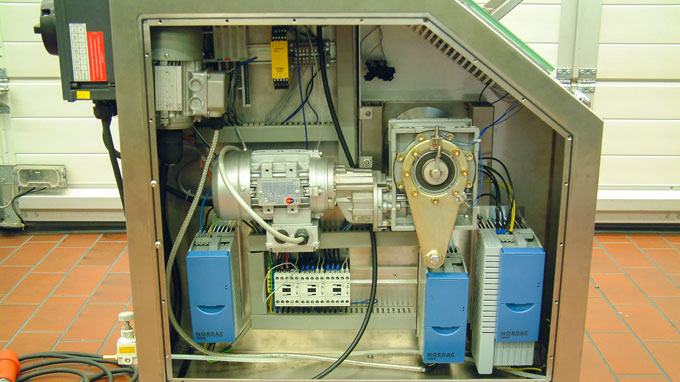

..az érzékelőkkel és frekvenciaváltókkal
''With the VT250 from Turck we have a PLC that meets all our requirements ...''. Wolfgang Naton, Somakon
Az elmúlt évek során a fejlesztő laboratóriumokban a keverési feladat, mint önálló műveleti fázis, egyre fontosabbá vált. Az, hogy kombinálni lehessen a kis mennyiségek követelményét a nagyobb rendszerekre történő áttérés képességével, egy olyan igény keltett életre, amit ma csak néhány laboratóriumi keverő tud teljesíteni.
A Somakon Verfahrenstechnik igazgatója, Wolfgang Naton, az elmúlt tíz év során laboratóriumi mennyiségű anyagok keverésének és granulálásának problémájával foglalkozott. Belépő LB modelljük mellett, ami tisztán keverési funkcióra lett tervezve, a Somakon az MP keverő családot is piacra dobta.
Moduláris keverő koncepció
“MP jelentése „multi-purpose” (sokcélú), ami lehetőséget ad az ügyfél egyedi követelményeinek megfelelő konfigurálásra”, magyarázza Naton. “Sok ügyfél az alapmodullal kezd, de gyorsan rájön, hogy más funkciókra is szükségük van. Az MP révén az alapmodellt rugalmasan tudjuk bővíteni és az ügyfél kívánságának megfelelően akár hőmérséklet, nyomás, vagy páratartalom mérésére is felkészítjük készülékét. Ezzel már a teljes folyamatot kezelni lehet.”
A keverésen túlmenően az MP gépek granulálásra, pelletizálásra, emulgeálásra, szuszpendálásra, dagasztásra, töltésre, aprításra, vagy szárításra is felhasználhatók – a felszereltségi szinttől függően. A konténereken és szerszámokon túl a keverőt felszerelték érzékelőkkel és aktuátorokkal is, az éppen végrehajtott folyamat - lépcsőnek megfelelően. Annak érdekében, hogy a gép elvárt rugalmasságát biztosítani lehessen a Somakon eltekintett a mechanikus kezelőszervektől, valamint a klasszikus vezérléstől, és helyette inkább ki a Turck VT250 megoldását választotta.
A VT250 egy kompakt, PLC-t tartalmazó HMI terminál, amit kifejezetten független vezérlési feladatokra és kis/közepes méretű gépek vezérlésére fejlesztettek ki – az ideális megoldása az MP keverő családhoz. A VT250 része a kompakt, műanyag házban elhelyezett 5,7“-QVGA-TFT érintőképernyő; a QViS vizualizációs szoftver biztosítja a kommunikációt az ember és gép között, amit a CoDeSys 3 közös vezérlő szoftverrel valósítottak meg. “A Turck által szállított VT250 révén egy olyan PLC-hez jutottunk, ami minden elvárásunknak megfelel egy optimális ár/teljesítmény arány mellett”, teszi hozzá Naton. “A Turck-al megvalósítottuk az első projektet, és rengeteg támogatást kaptunk tőlük az új gép beállítása során. Beleértendő a CoDeSys-el történő programozás is.”
A VT250 használatán kívül - a Somakon a Turck BL20 I/O rendszerének economy verzióját használja az érzékelők és a hajtások csatlakoztatásához. A BL20 Ethernet gateway hangolja össze a kommunikációt a négy I/O modullal és interfészként szolgál a VT250-el történő vezérléshez.
