Kopásmentes forgójeladó az úszókotrón

A Turck QR24-es forgójeladója lehetővé teszi a forgás kopásmentes érzékelését a Reimerswaal vonszoltfejes úszókotró elektromos csörlőin

Korábban a Reimerswaal úszókotró csörlőinek forgásérzékelői alig tartottak egy évnél hosszabb ideig a nyílt tengeren előforduló szélsőséges igénybevételek miatt. A holland mérnöki cég, az EL-Tec, ezért kifejlesztett egy kopásmentes megoldást a kábelcsörlő forgásának érzékelésére - ehhez a Turck QR24-es induktív forgójeladóját használta. Az érintésmentes kódoló lenyűgöző teljesítményt kínál, különösen a robusztus kivitelének köszönhetően. Azt követően, hogy megvalósították a Profinet csatlakozást a Turck BL20 multiprotokollos I/O rendszerével, a hajó személyzete most már maga is ki tudja cserélni a forgójeladót.

Az automatizálási megoldásnak robusztusnak kell lennie, a szélsőséges környezeti feltételek miatt

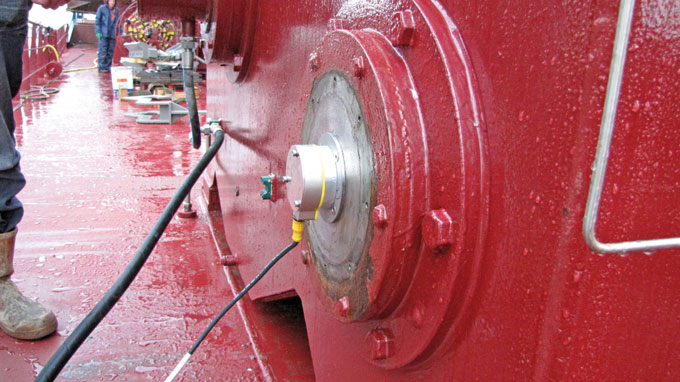

A QR24 forgójeladót egy fémlap is védi
Sander Lensen and Dick de Vries (right)

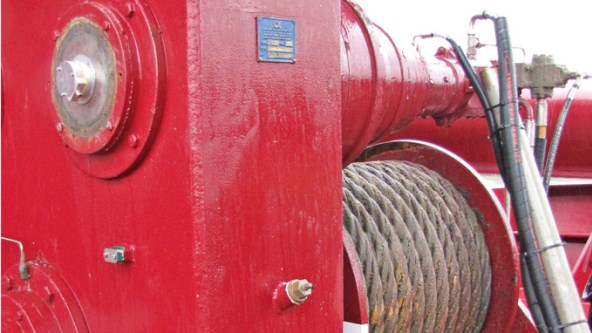

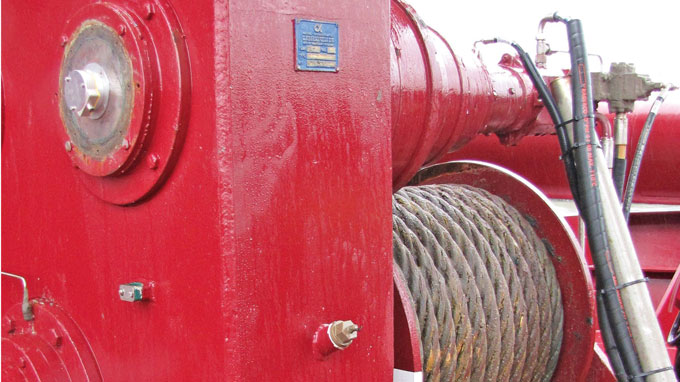

Ezek a csörlők vezetik a szívócsövet, balra fent, egy forgójeladó figyeli a tengely forgását

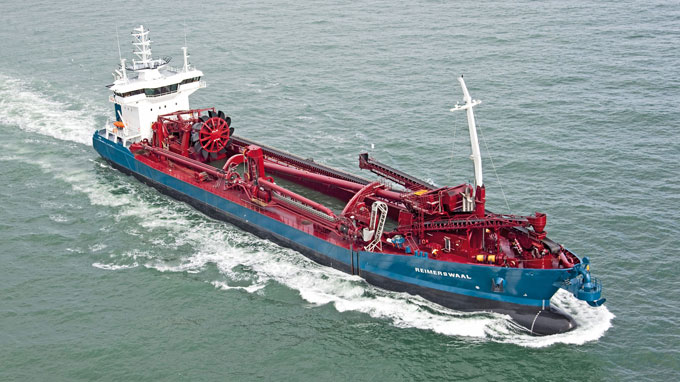

Az úszókotró homokot és kavicsot termel ki a tengerfenékről, majd a tárolóhelyre szállítja azt. A világ egyik legnagyobb vonszolt fejes úszókotrója száraz elvezető rendszerrel, ez a Reimerswaal. A hajó elektronikus vezérlése és berendezései a holland eL-Tec Electrotechnology BV-től származnak.

A központi szívócsövet három acélkábel vezeti meg, melyeknek a fel- illetve letekerését elektromos csörlők valósítják meg. A Reimerswaal-on a csörlőkön elhelyezett három forgójeladó érzékeli az acél kábelek letekerését és feltekerését. Két további forgójeladó van azokra a csörlőkre szerelve a hajó elején és hátulján, melyek a horgonycölöp emelését és süllyesztését végzik.

Mágneses forgójeladók gyakori meghibásodása

Korábban mind az öt csörlő mágneses forgójeladóval volt szerelve, beépített Profinet interfésszel. A jeladókat azonban gyakran kellett cserélni mechanikai meghibásodásaik miatt. A nyílt tenger barátságtalan környezet az elektronikus alkatészeknek.

“Egy éven belül öt forgójeladóból négy meghibásodott”, írta le az elhasználódásokat Sander Lensen az eL-Tec programozója. Lensen már csak tudja. Szervizelés során neki és kollégáinak többször kellett IP-címet hozzárendelni az új jeladókhoz, és betanítani a készülékeket.

Kopásmentes és „plug-and-play”

“Az új forgójeladónak kopásmentesnek kellett lennie és cseréjét maguk a Reimerswaal szerelői kellet hogy elvégezhessék ”, magyarázza Dick de Vries, az eL-Tec szerviz-részlegének vezetője. “Éppen ezért egy olyan forgójeladót kerestünk, ami nem igényel semmilyen fizikai kontaktust a csörlő tengelyéhez és vízzáró kivitelű. Ezeknek egyetlen jeladó felelt meg,a Turck eszköze.

Profinet interfész és SSI kimenet

Az EL-Tec ma már a QR24-es érintésmentes abszolút forgójeladót használ SSI kimenettel. A Profinet interfész telepítése a Turck BL20 moduláris I/O rendszerének Ethernet gateway-e segítségével történt . A forgójeladó egy SSI bemeneti kártyán keresztül csatlakozik a gateway-hez. Ennek segítségével a megoldás „plug and play” képessé vált. Meghibásodás esetén a hajó személyzete saját maga könnyen ki tudja cserélni. A gateway tárolja a PROFINET címet és az új jeladót üzembe lehet helyezni további paraméterezés nélkül. Ez az opció nem lenne lehetséges olyan jeladóval, amibe be van építve a Profinet interfész. “Ha a megoldást sikerül állandó telepítésként létrehozni, a QR24 forgójeladót fogjuk használni más projektekben is. Eddig a pillanatig megfelelőnek tűnik.”
