Pozíciómérés RFID és enkóder segítségével

A Wiegand, vidámparki beszállító megvalósította a jövő pozíciómérését két hullámvasúton egy Turck enkóderekből és RFID író/olvasó fejekből álló rendszerrel, amely a Hima biztonsági vezérlőjéhez csatlakozik.

A hesseni központú vidámparki beszállító, a Wiegand korábban is enkódert használt „Wie-Flyers” típusú Bobkart rendszeréhez, amely korlátozott teljesítményt nyújtott zordabb kültéri környezetben. Miután ezek gyártása megszűnt, a Wegnad és integrátora, az ARI-contact egy tartósan robusztus megoldással állt elő Hima és Turck eszközökre alapozva. A Turck enkóderek, RFID tag-ek és író/olvasó fejek fogják a jövőben biztosítani a hullámvasút biztonságos mozgását. Az inkrementális és RFID pozíció meghatározás kombinációjának köszönhetően a rendszer megbízhatóan megelőz minden ütközést. A vezérlőt kooperációs partner, a Hima speciálisan a felhasznált modulokhoz adaptálta.

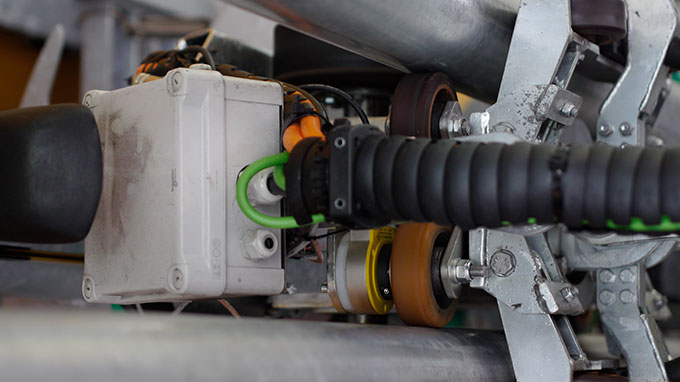

QR24 enkóder a sínvezető görgőjéhez pozícionálva, ahonnan jeleket küld a vezérlésnek

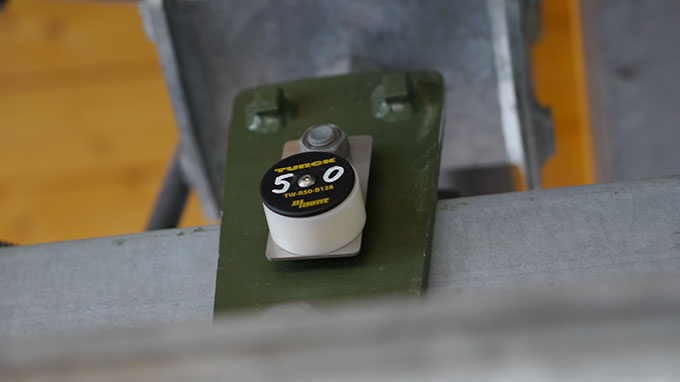

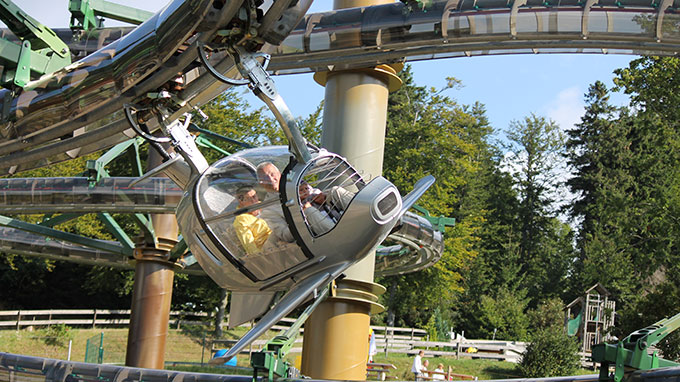

A „Wie-Flyer” Botterode-ban RFID tag-ekkel felszerelve
A Turck és a Hima új megoldása lenyűgözte a Workshop Manager Oliver Grothkopp-ot

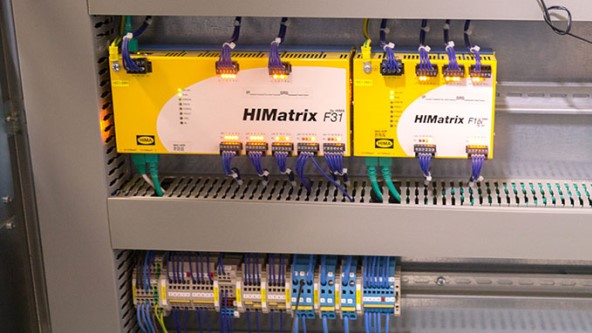

A vezérlőszekrényben a „HIMatrix” koordinálja a többi vezérlőt a vasutakon

A hesseni központú cég Josef Wiegand GmbH Co. KG, szabadalmaztatta a nyári szánkót, amely a világpiac vezetője lett szektorában. Wiegand néhány technikai újítást mutatott be az úgynevezett „Wie-Flyerek”-hez a Bobjaikhoz.

Egy vezérlő, különböző opciók

A „Wie-Flyer” egy felfüggesztett, gondola alakú kétüléses kabin, amiben az utas tudja beállítani a neki megfelelő sebességet. A flyerek megtáplálása a sínekbe integráld rendszerből történik. Egy automatikus távolságfigyelő rendszer került beépítésre, amely az ütközések elkerüléséért felelős. A rendszer érzékeli az egyes gondolák pozícióját, amelyek egymással kommunikálva mindig tudják az előttük futó szerelvény helyzetét.

A „ Bobkart”-ok elektromosan megtáplált szánkók, amelyek egy acél sínpályán futnak. Mivel a boboknak ugyanaz a vezérlőjük, mint a flyereknek, így ugyanazt az ütközéselkerülő, sebességszabályzó rendszert használják.

A korábbi verzióknál a Wiegand optikai enkódereket használt a Wie-Flyerekben és Bobkartokban Hima biztonsági vezérlővel kombinálva. Mikor a gyártó beszűntette az enkódert, a Wiegand helyettesítő terméket keresett a hullámvasút szerelvényeinek pozícionálására. Az előző megoldás gyakran meghibásodott, illetve mechanikai problémái is voltak.

A Hima és a Turck megoldást ajánl

A Wiegand, Hima és rendszerintegrátora, az ARI-contact alternatív megoldás után nézett. A kontrollergyártó a Turck-nál találta meg a megoldást. A Hima már korábbi együttműködés kapcsán tudta, hogy a követelményeknek a pozícióérzékelés és biztonságtechnika terén mindenképp meg kell felelni. A rendszernek meg kell határoznia minden egyes gondola pozícióját és ez alapján vezérelnie a sebességet. A meghibásodás-mentes érzékelés garantált kell hogy legyen nagy sebességnél is. Az enkóderes pozícióérzékelés mellett RFID technológiát is használtak.

Intenzív fejlesztési folyamat

Az RFID és enkóder használatával történő pozícióérzékelés lehetővé teszi a gondolán, vagy kocsin lévő vezérlés számára a közvetlen pozíciómérést. A Turck speciális firmwaret fejlesztett a Hima számára RFID író/olvasó fejekhez. A Hima egy funkcióblokkkot fejlesztett kizárólag a Turck RFID rendszerhez.
