IO-Link a vezetékes hangtompító gyártásban

A kipufogórendszerek gyártósorának automatizálásakor lehetőség nyílt a Turck számára a BL20 multiprotokoll gateway, valamint az IO-Link képes TBIL hub-ok rugalmasságának demonstrálására

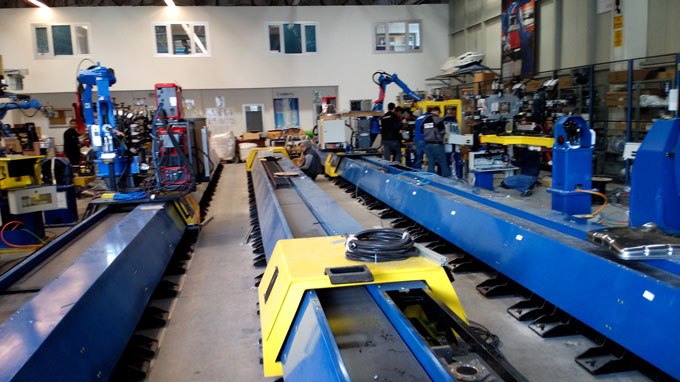

A török rendszerintegrátor Teknodrom Robotik ve Otomasyon egy gyártósor kialakítását és kivitelezését tervezi Törökországban az egyik vezető kipufogórendszer gyártó számára. A projektben a nagy kihívás az volt, hogy a sorhoz megfelelő szintű rugalmasságot kellett biztosítani, ami egy változtatható, kifejezetten robosztus, EMI védett automatizálási technológiát kívánt meg, tekintve, hogy hegesztési munkalépéseket is tartalmazott. A beszállító keresésekor a Turck vállalat neve merült fel, amelyiknek érzékelő termékválasztéka, csatlakozás technológiai megoldásai, I/O rendszerei széles körűek, és nem csupán az I/O-Link funkcionalitás miatt képes könnyedén teljesíteni az elvárt magas szintű követelményeket.

  • Testre szabott megoldás: IO-Link, multiprotokoll Ethernet, és I/O-k számos bemenethez és kimenethez

  • A kipufogó hangtompítók gyártósorának tervezésekor a legnagyobb kihívást a rugalmasság igénye jelentette

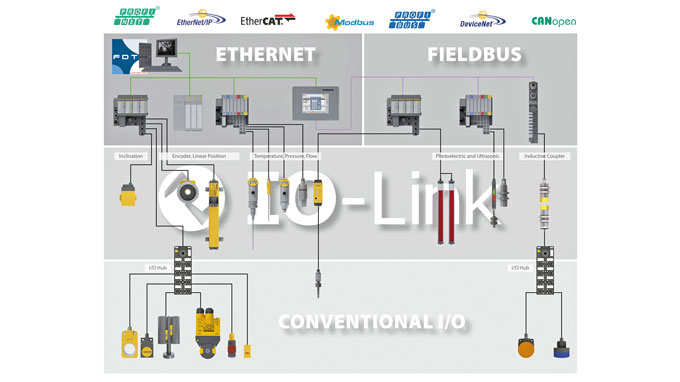

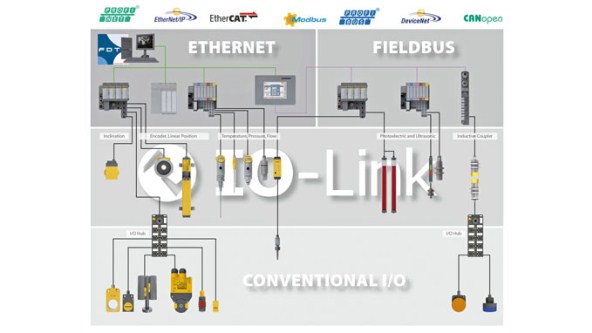

  • A Turck IO-Link portfoliója az érzékelőktől a csatlakozás technológiáig és I/O megoldásokig terjed

Az egyik vezető kipufogórendszer gyártó a Turck BL20 moduláris I/O rendszerét választotta egy nagyfokú rugalmasságot biztosító I/O megoldás megvalósításához. Az új gyártósor különleges tulajdonsága, hogy a terepi buszrendszernek különböző kontrollerekkel kell kommunikálnia – ideális alkalmazási terület a Turck BL20 moduláris IP20 I/O rendszere számára. A multiprotokoll gateway-ek, amelyek képesek Profinet, EtherNet/IP és Modbus TCP kommunikációra és rendelkeznek a szükséges I/O darabokkal, lehetővé teszik a BL20 rendszernek, hogy különböző típusú jeleket juttassanak el a kontrollerhez, és kössön össze különböző szelep blokkokat a gyártósoron. A Teknodrom Robotik ve Otomasyon rendszer integrátor volt felelős a telepítésért és a teljes automatizálási megoldás integrációjáért. A Teknodrom elmondta a Turck-nak, milyen érzékelőkre és I/O rendszerre lenne szükség az új gyártósorhoz, ami már a tervezési fázisban van.

IO-Link biztosítja a hatékony gyártást

A felhasználó számos előnyét élvezi az IO-Link rugalmasságának a rendszer követelményeinek kielégítéséhez . A Turck gateway-k a BL20-4IOL IO-Link mester modulokkal, valamint az IO-Link képes IP67-TBIL I/O hub-ok a terepről maximum 16 kapcsolójelet képesek továbbítani a vezérlőszekrénybe egyetlen négyvezetékes kábelen keresztül. A TBIL egy IO-Link slave-ként funkcionál, 16 bináris jelet juttat el az IO-Link mesterhez a BL20 gateway-en. Ez számottevően lecsökkenti a vezetékezési igényt és vezetékezési hibák lehetőségét. Az alternatívaként szóba jöhető passzív elosztókat a nagy, sokeres kábelekkel sokkal drágábbak és időigényesebbek.

Rugalmasság IO-Link-el

Az IO-Link további előnye a gyártósoron akkor vált nyilvánvalóvá, amikor különböző szerszámcserékre került sor: “A terméket befogó készüléket gyakran kell cserélni az üzemben. A BL20 IO-Link modulok a itt nagyfokú rugalmasságot biztosítanak. A telepítés során meglehetősen egyszerűen adaptáljuk a BL20 rendszert, könnyedén adhatunk hozzá, vagy vehetünk el jeleket. “Az üzem minden bővítésénél, vagy átalakításánál kihasználtuk az előnyét ennek a rugalmasságnak” mondja Selim Çağatay, a rendszer ntegrációban felelős vezérléstechnikus.

Hatékonyság decentralizált IP67 I/O-kon keresztül

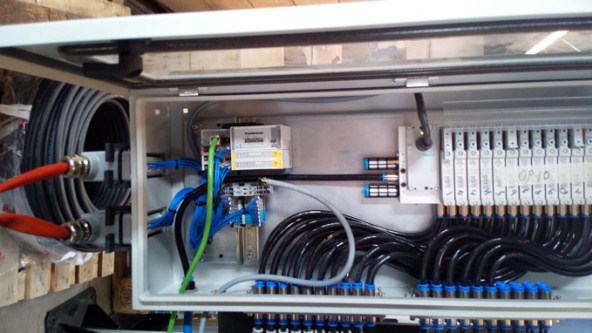

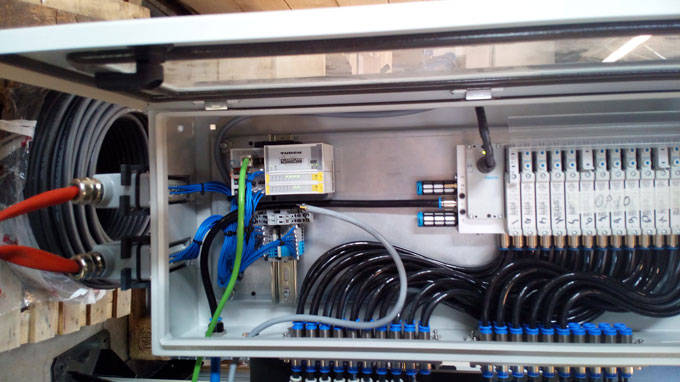

Az intelligens IO-Link megoldás még a MIG gyártósorra is (metal inert gas) lényegesen egyszerűbben, gyorsabban és gazdaságosabban telepíthető mint a sokvezetékes kábelrendszer. Jelentősen hozzájárul a minőségbiztosítás megvalósításához is. Az összes jelet begyűjtik a Turck TBIL IP67 IO hub-ok, majd továbbítják a BL20 rendszer részére az egyetlen négyeres kábelen keresztül. A IO-Link mester és a multiprotokoll gateway kezeli a további kommunikációt a kontrollerrel Ethernet-en keresztül. A digitális IO-Link átvitelnek köszönhetően a felhasználó megspórolhatja az árnyékolt kábelek, és más EMC-vel kapcsolatos intézkedések költségét.
