I/O a por elnyomásához

A Taicang kikötőben egy kiterjedt öntöző-rendszerrel csökkentik a vasérc szállításakor keletkező porszennyezést – a rendszer Turck terepibusz modulokból épül fel.

A Taicang Wugang kikötő lesz a második legnagyobb kikötő a helyi vasérc- és acél termelés kiszolgálásához a kínai Yangtze régióban. A vasérc szállítása miatt keletkezett por környezeti hatásának csökkentése érdekében a működtető vállalat elhatározta, hogy öntöző-rendszert szerel fel, amit egy helyi PLC fog vezérelni. A Turck által szállított BL20 I/O állomások és ProfibusDP repeaterek garantálják a megbízható ProfibusDP kommunikációt a PLC és az öntöző-rendszerek között.

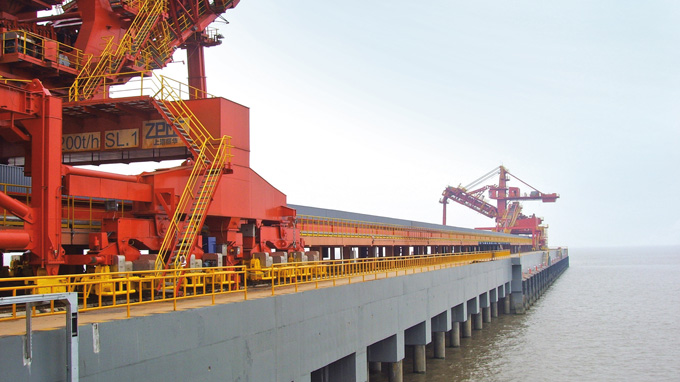

Egy modern szállítmányozási üzemet terveztek a vasércgyártás kiszolgálására a Taicang Wugang kikötőben

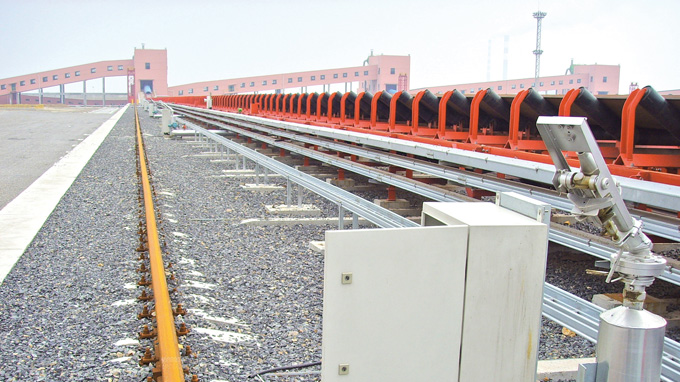

Mindegyik öntöző-állomást felszerelték egy BL20-as rendszert tartalmazó vezérlőszekrénnyel

A Yangtze folyó torkolatának déli partján elhelyezkedő Taicang a legjobb kereszteződésben fekszik a folyami-és-tengeri összehangolt szállítmányozáshoz. A vasérc importtal szembeni egyre növekvő keresletnek történő megfelelés, valamint a Yangtze régióban a vasérc szállítási szolgáltatás biztosítása érdekében, a Ningbo Port Group, a Wuhan Iron & Steel Group és a Sinotrans Group 2003-ban közös vállalatot hoztak létre Taicang Wugang Port Company Limited néven. A Ningbo Port mellett a Taicang Wugang Port lesz a második legnagyobb kikötő a helyi vasérc- és acéltermelés kiszolgálására. Ha a kikötő elkészül, az áteresztése akár évi 30 millió tonna is lehet.

Öntöző-rendszerrel a por ellen

Egy hatalmas Pelton-turbina dolgozza fel az alapanyagot a Taicang Wugang Port kikötőjében. A szállítás alatt nagy mennyiségű por keletkezik, így a működtető vállalat elhatározta, hogy öntöző-rendszert szerel fel a por környezeti hatásának csökkentése érdekében. Huszonegy öntöző-állomás van egy 800 méteres hosszon egyenletesen elosztva a teljes terület lefedése érdekében. Két hagyományos vezérlési mód létezik az öntöző-rendszerekhez. Az egyes öntöző-állomások jeleit kábelek viszik el a központi vezérlő egységhez. Ez a módszer a rendszer könnyű elindítását és programozását tenné lehetővé, azonban a számtalan kábel lefektetése jelentősen növelné a költségeket.

Egy másik módszer az, hogy mindegyik öntöző-állomást ellátnak egy kisméretű PLC-el, ami biztosítja a vezérlést. Habár ez a módszer megoldja a kábel problémát, a PLC egységek nagy száma megnöveli a költségeket és a munkaráfordítást, mivel itt programozásra is szükség van. Továbbá, ezek a helyi megoldások nem igazán ideálisak karbantartási szempontból. A rendszerintegrátor, Shanghai TGE Environment Equipment & Engineering Co. Ltd. szempontjából, amely a vezérlőrendszer telepítéséért, programozásáért és beüzemeléséért volt felelős, kizárólag a terepibusz- alapú megoldás jöhetett szóba. A központi vezérlés összes előnye kihasználható a bonyolult vezetékezési nehézségek nélkül. Az összes jel, a közvetlenül az öntöző-állomások mellett elhelyezett I/O szigetekről kerül begyűjtésre , majd továbbítva lesz a kontrollerek felé ProfibusDP-n keresztül.

Rugalmas BL20-as rendszer

A különböző termékek összehasonlítása után a rendszerintegrátor a Turck BL20 Economy elosztott I/O rendszerét választotta. Moduláris koncepciójával, nagy jelsűrűségével, kis méretével és csatornánkénti alacsony árával a Turck terepibusz megoldása egyértelmű választás volt.

A Turck I/O asszisztens diagnosztikai szoftvere volt a másik ok, amiért a BL20-as családra esett a választás. Az FDT/DTM alapú eszköz támogatást nyújt a felhasználónak a hálózat tervezési, elindítási és karbantartási munkálataihoz. Az I/O asszisztens segítségével mindegyik BL20-as állomást a terepen lehet beprogramozni – nincs szükség, hogy a központi vezérlőegységhez legyen csatlakoztatva.
